Seite wählen

Chemikalienbeständigkeiten

Einleitung

Der Begriff „Chemikalienbeständigkeit“ wird allgemein verwendet, obwohl eine absolute Beständigkeit nie gegeben ist.

Die Chemikalienbeständigkeit beschreibt, wie hoch das Widerstandsvermögen der Kunststoffe gegen eine wechselseitige Beeinflussung durch chemische Medien (z.B. Luft, Gas, Wasser, Fett) ist.

Das bedeutet, dass das Medium den Kunststoff beeinflusst, aber auch der Kunststoff das Medium. Zum Beispiel können einige Kunststoffe die Konsistenz von Schmierfetten und somit die Schmierung negativ beeinflussen.

Einwirkung auf den Kunststoff Chemisch einwirkende Medien reagieren mit den Hauptvalenzbindungen des Kunststoffs und verändern die Eigenschaften irreversibel. Hierbei werden die Ketten „gesprengt“, somit verkürzt und  erursachen eine Versprödung des Kunststoffes. Schon ein geringer chemischer Angriff führt zu starken
Eigenschaftsveränderungen.

Physikalisch einwirkende Medien reagieren nicht mit dem Kunststoff, sondern reduzieren die physikalischen Bindungskräfte. Das Medium dringt in die Zwischenräume der Ketten ein, drängt diese auseinander und vergrößert so den Kettenabstand, was zur Reduktion der Bindungskräfte der Nebenvalenzbindungen führt. Diese Reaktion erfolgt bis zum Erreichen eines Gleichgewichtszustandes. Der Kunststoff reagiert mit Erweichung, Quellung bis hin zur Lösung in dem Medium. Wird das Medium dem Kunststoff wieder entzogen, stellen sich annähernd die ursprünglichen Eigenschaften wieder her.

Angewendet wird diese physikalische Beeinflussung bei der Konditionierung von Polyamid. Durch die Aufnahme von Wasser (Medium) erweicht das Polyamid vom harten und spröden Zustand in einen zäh-elastischen Zustand. Die Intensität der Beeinflussung hängt von folgenden Parametern ab:

Temperatur

Mit steigender Temperatur steigt auch die Brownsche Molekularbewegung. Die relevanten Prozesse laufen je 10°C Temperaturerhöhung 3 bis 4 mal schneller ab.

Steigt die Temperatur über die Glasübergangstemperatur, tritt eine sprunghafte Reduktion der Beständigkeit auf.

Einwirkzeit

Mit steigender Einwirkzeit nimmt die Beständigkeit ab.

Konzentration

Bei wässrigen Lösungen nimmt die Beständigkeit mit steigender Konzentration ab.

Kristallisationsgrad

Ein größerer Anteil von kristallinem Gefüge erhöht die Beständigkeit, da das kristalline Gefüge dichter gepackt ist und ein Eindringen des Mediums erschwert wird.

Füllstoffe

wie z.B. Fasern reduzieren die Beständigkeit. Fasern wirken wie Kapillare und ermöglichen dem Medium schneller in das Innere des Kunststoffes einzudringen. Im Gegensatz dazu führen Fasern zu einer Reduktion der Gefügedeformation durch
Spannungen und somit zu einer  erbesserung der Beständigkeit gegen Spannungsrisse.

Inneres Spannungsniveau des Kunststoffs

Durch innere Spannungen wird das Gefüge deformiert und es entstehen Freiräume, die es dem Medium erleichtern einzudringen. Die Beständigkeit wird somit reduziert. Die durch Spannungen erzeugten Freiräume sind bei amorphem Gefüge um ein Vielfaches größer als bei einem kristallinen Gefüge, woraus eine größere  Spannungsrissempfindlichkeit bei amorphen Kunststoffen resultiert.

Spannungsrissempfindlichkeit

Werden amorphe Kunststoffe mit Spannungen beaufschlagt – dies können auch innere Spannungen, hervorgerufen durch die Verarbeitung sein – deformiert sich die Gefügestruktur.

Es entstehen Freiräume, die es bestimmten spannungsrissauslösenden Medien ermöglichen, leicht und tief in den amorphen Kunststoff einzudringen.

An diesen Stellen entstehen tiefe Risse (crazes), die zum Versagen führen können. Nur mechanische Spannungen oder nur einwirkende Medien verursachen derartige Beschädigungen nicht. Bei amorphen Kunststoffen wie z.B. ZX-410 und ZX-410V7T muss deswegen auch die Spannungsrissempfindlichkeit vor dem Einsatz in Chemikalien überprüft werden.

In diesem Fall bitten wir Sie uns zu  kontaktieren.

Chemikalienbeständigkeit der ZEDEX® Hochleistungskunststoffe

Um festzustellen, ob ein ZEDEX® Hochleistungskunststoff gegen eine bestimmte chemische Substanz beständig ist, stehen folgende fünf Möglichkeiten zur Verfügung:

1. Relative Beständigkeit

Die Tabelle dient zum relativen Vergleich der Beständigkeit von ZEDEX® Hochleistungskunststoffen gegenüber Chemikalien

2. Chemikalienliste

In der Chemikalienliste sind die Beständigkeiten von ZEDEX® Werkstoffen gegenüber Chemikalien in Abhängigkeit von Temperatur und Konzentration alphabetisch aufgeführt.

Ansicht Chemikalienliste

3. Synonymliste

Oft kommt es vor, dass Chemikalien auch unter mehreren Namen bekannt sind. In der Synonymliste sind solche Chemikalien den entsprechenden Stoffen aus der Chemikalienliste zugeordnet.

Ansicht Synonymliste

4. Chemikaliengruppenliste

Mit Hilfe der chemischen Formel können Chemikalien in chemische Gruppen eingeteilt werden.

5. pH-Grenzwertliste

Mit Hilfe der pH-Grenzwertliste kann die chemische Beständigkeit von Kunststoffen gegenüber anorganischen Säuren, Alkalien und Salze ermittelt werden. Hierzu sind in der linken Tabelle die pH-Werte einiger Substanzen als typische Bespiele aufgeführt. Zusätzlich sind in der rechten Tabelle die Grenzwerte für ZEDEX® Werkstoffe zu finden. Wenn sich der pH-Wert der eingesetzten Chemikalie zwischen den beiden Grenzwerten befindet, ist der Werkstoff mit hoher Wahrscheinlichkeit gegen die Chemikalie beständig.

Sterilisation

Mit Sterilisation (auch: Sterilisierung) bezeichnet man Verfahren, durch die Materialien und Gegenstände von lebenden Mikroorganismen befreit werden.

Den damit erreichten Zustand der Materialien und Gegenstände bezeichnet man als „steril“.Bei der Sterilisation von Gegenständen werden im Idealfall alle enthaltenen oder anhaftenden Mikroorganismen einschließlich deren Dauerformen (Sporen) abgetötet, sowie Viren, Prionen (infektiöse Proteine), Plasmide und andere DNA-Fragmente zerstört.

In der Praxis gelingt eine vollständige Sterilisation nicht mit 100%iger Sicherheit. Es wird deshalb eine Reduktion der Anzahl an vermehrungsfähigen Mikroorganismen um einen je nach Anwendungsbereich bestimmten Faktor (in Zehnerpotenzen) gefordert oder eine bestimmte Wahrscheinlichkeit der vollständigen Sterilisation.

Zum Beispiel wird gefordert, dass der Restgehalt an vermehrungsfähigen Mikroorganismen in einer Einheit des Sterilisierguts höchstens 10-6 koloniebildende Einheiten beträgt, das heißt: In einer Million gleichbehandelten Einheiten des Sterilisierguts darf maximal ein vermehrungsfähiger Mikroorganismus enthalten sein.In der technischen  Abgrenzung zur Desinfektion wird bei der Sterilisation in der Regel eine um eine Zehnerpotenz höhere Wahrscheinlichkeit der vollständigen Sterilisation efordert.

Die Sterilisation erfolgt durch physikalische (thermisch, Bestrahlung) oder chemische Verfahren.

Chemische Sterilisation

Mit dem Ausdruck „chemische Sterilisation“ bezeichnet man eine Sterilisation mit bestimmten chemischen Stoffen, wie z.B. Formaldehyd oder Peressigsäure.

Die chemische Sterilisation wird in der Regel bei thermolabilen Materialien  angewandt.

Bei thermostabilen Materialien ist immer eine Dampfsterilisation einer chemischen Sterilisation vorzuziehen.

Nassantiseptik

Die Abtötung der Mikroorganismen erfolgt durch Chemikalien, welche in flüssiger Form auf die zu sterilisierenden Gegenstände aufgebracht werden.

Zum Beispiel wird in der Getränketechnik mit Wasserstoffperoxid, gelöstem Ozon oder Peressigsäure sterilisiert. Ein kritischer Parameter bei allen nassantiseptischen Verfahren ist die Temperatur der sterilisierenden Lösung.

Um die  hemikalien vom sterilisierten Objekt zu entfernen, wird typischerweise anschließend mit sterilem Wasser gewaschen.

Trockenantiseptik

Mit „Trockenantiseptik“ bezeichnet man eine nicht scharf definierte Gruppe von Sterilisationsverfahren.

Die Abtötung erfolgt mit Gasen die auf die trockenen, zu sterilisierenden Gegenstände einwirken. Gassterilisation erfolgt beispielsweise mit Formaldehyd, Ethylenoxid, Ozon oder  Wasserstoffperoxid.

Sie kommt vielfach in der altantiseptischen Abfüllung von Lebensmitteln, insbesondere Getränken, zur Anwendung: Die zu sterilisierenden Objekte, meist Kunststoffflaschen aus PET oder HDPE, werden vor ihrer Befüllung zunächst mit abtötenden Chemikalien, wie insbesondere Peressigsäureprodukten, ausgewaschen (Nassantiseptik) und dann erfolgt eine
weitere Abtötung von Mikroorganismen mit Gasen, vorzugsweise mittels gasförmig zugeführtem Wasserstoffperoxid*.

[*] https://deacademic.com/dic.nsf/dewiki/1330984‘Chemische_Sterilisation

Dampfsterilisation

Die Dampfsterilisation (Erhitzen im Autoklaven) ist das Standardverfahren. Die Luft im Inneren des Autoklaven wird dabei vollständig durch Wasserdampf ersetzt. Die tatsächliche Dauer und erforderliche Temperatur eines Sterilisationsvorganges hängt von der Ausführung der Autoklaven und von der Resistenz der Krankheitserreger ab.

Das Sterilisiergut wird 20 Minuten auf 121 °C bei zwei bar Druck in Wasserdampf erhitzt oder 5 Minuten auf 134 °C bei 3 bar. Zur  Zerstörung von Prionen wird 18 Minuten auf 134 °C bei 3 bar erhitzt. [*]

https://deacademic.com/dic.nsf/dewiki/1330984‘Chemische_Sterilisation

Heißluftsterilisation
  • Das Ausglühen von metallischen Gegenständen
  • durch Rotglut, etwa 500 °C, ist gebräuchlich bei mikrobiologischen Laborarbeiten.
  • Das Abflammen (Flambieren) ist ein kurzes Ziehen des Gegenstandes durch eine Flamme.
  • Heißluftsterilisation für Glas, Metalle, Porzellan („backen“), bei
    180 °C mindestens 30 min
    170 °C mindestens 60 min
    160 °C mindestens 120 min.
Strahlensterilisation

Sterilisation mit ionisierender Strahlung: entweder mit UV-, Röntgen-,  Gammastrahlung (hauptsächlich radioaktive 60Co-Quellen) oder Elektronenbeschuss (Elektronenstrahlsterilisation; Strahlenergie zwischen 3 und 12 MeV, typische Dosis 25 kGy).

Bei der industriellen Auftragssterilisation (z. B. von medizinischen Einwegartikeln) werden Gamma oder Elektronenbestrahlung in größerem Umfang eingesetzt. [*]

https://wikipedia.de

Reaktion des Kunststoffes

Die Reaktionsmechanismen auf die Einwirkung von energiereicher Strahlung bestehen, je nach Kunststoff aus Kettenspaltung, Kettenverzweigung oder Vernetzung.

Als Ergebnis dieser  eaktionen können, auch nach Wochen der  Bestrahlung, folgende Veränderungen auftreten:



  • Verfärbung
  • Gasabspaltung
  • Geruchsbildung
  • Vernetzung; Versprödung
  • Verfestigung; Weichmachung
  • Abbau (Spaltung der Molekülketten)
  • Molmassenveränderung
  • Verbesserung oder Verschlechterung der mechanischen und chemischen Eigenschaften
  • Veränderung der Schmelz- und
    Glasübergangstemperatur
  • Toxikologische Veränderung

Energiereiche Strahlung

Die Energiedosis versteht man als die pro Masseeinheit wirkende Strahlungsenergie [Si]. Die Einheit ist [J / kg] oder [Gy]; die alte Einheit ist [Rad]. Die Umrechnung erfolgt nach 1 J / kg = 1 Gy = 100 rad. Die
Dosisleistung [Gy / s] gibt an, wie schnell die Energie absorbiert wird .

Zwischen Elektronen, Röntgen- und Gammastrahlung besteht hinsichtlich der Strahlenwirkung, bei gleicher Dosis und Dosisleistung, kein direkter Unterschied im Bezug auf die Veränderung der Kunststoffeigenschaften. Jedoch ergibt sich ein „indirekter” Unterschied zwischen der Elektronen- und Gammabestrahlung. Bei der Bestrahlung findet ein oxidativer Abbau statt. Dieser ist bei gleicher Dosis und Dosisleistung bei der Elektronenbestrahlung vielfach höher als bei Gammabestrahlung.

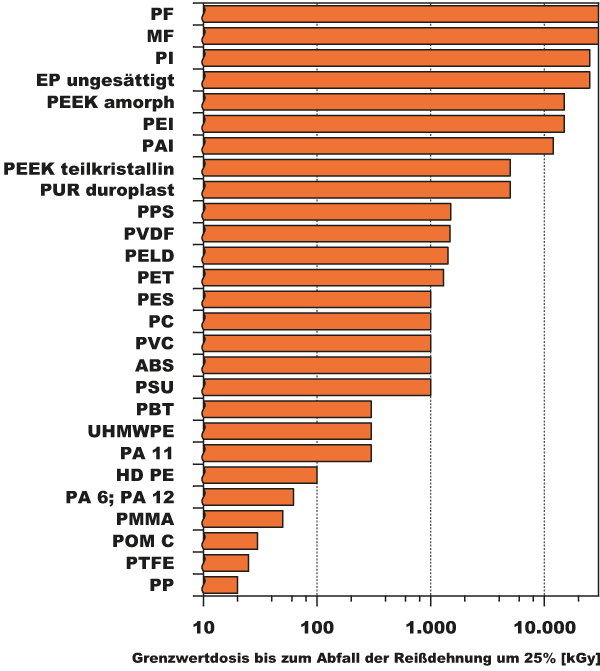

Relative Beständigkeit gegen energiereiche Strahlung

Die Energiedosis versteht man als die pro Masseeinheit wirkende Strahlungsenergie [Si]. Die Einheit ist [J / kg] oder [Gy]; die alte Einheit ist [Rad]. Die Umrechnung erfolgt nach 1 J / kg = 1 Gy = 100 rad. Die
Dosisleistung [Gy / s] gibt an, wie schnell die Energie absorbiert wird .

Zwischen Elektronen, Röntgen- und Gammastrahlung besteht hinsichtlich der Strahlenwirkung, bei gleicher Dosis und Dosisleistung, kein direkter Unterschied im Bezug auf die Veränderung der Kunststoffeigenschaften. Jedoch ergibt sich ein „indirekter” Unterschied zwischen der Elektronen- und Gammabestrahlung. Bei der Bestrahlung findet ein oxidativer Abbau statt. Dieser ist bei gleicher Dosis und Dosisleistung bei der Elektronenbestrahlung vielfach höher als bei Gammabestrahlung.

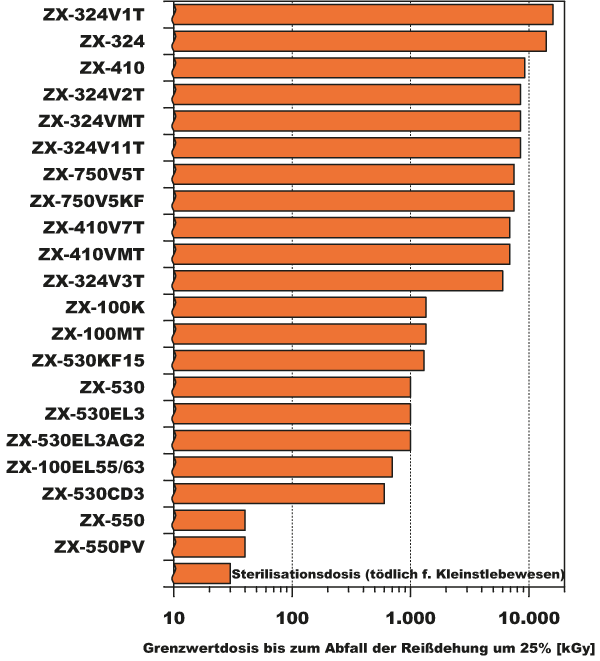

Beurteilung der Strahlenbeständigkeit
der ZEDEX® Kunststoffe

ZX-100K ist gegen energiereiche Bestrahlung relativ beständig. Ein stärkerer Abbau tritt in Luft erst ab einer Dosis von 1000 kGy auf. (10 kGy / h; 1 MeV Gammastrahlen Co 60 Quelle). ZX-410 weist eine hohe Beständigkeit gegenüber Gamma- und Betastrahlung auf. Nach Bestrahlung mit 15000 kGy (Elektronenstrahl 2 MeV; 5 kGy/s) besitzt ZX-410 noch 90 % seiner Zugfestigkeit.

ZX-324V1T ist gegenüber Alpha-, Beta- und Gammastrahlen sehr beständig. Eine Gammastrahlendosis von 10000 kGy bewirkt nahezu keine Schädigung.

Sie haben eine Frage?

Dann schreiben Sie uns. Wir werden uns umgehend bei Ihnen melden.
