Gleitlagerbuchsen

Präzisionsgleitlager

Präzisionsbuchsen für Gleitlager liefern wir Ihnen in folgenden Ausführungen:

Standardausführung mit Abmessungen nach:

  • DIN ISO 3547-1 (DIN 1494 Teil 1)
  • DIN 1495 Teil 2
  • DIN 1498 Form F (ohne Schlitz)
  • DIN 1552 Teil 1
  • DIN 1850 Teil 1,3,4,5
  • u.v.m.

jeweils aus unseren Hochleistungskunststoffen der ZEDEX® Familie

Sonderabmessungen:

  • mit Abmessungen nach Ihren Vorgaben
  • vom Einzelteil bis zur Serienfertigung
  • Bohrungsdurchmesser von 2 mm bis 250 mm

Sonderausführung:

  • im Verbund mit Metall bis zu einem Wellendurchmesser von 1600 mm
  • als Turbinenlager für hydrodynamische Schmierung
  • als Folienlager
Standardausführung

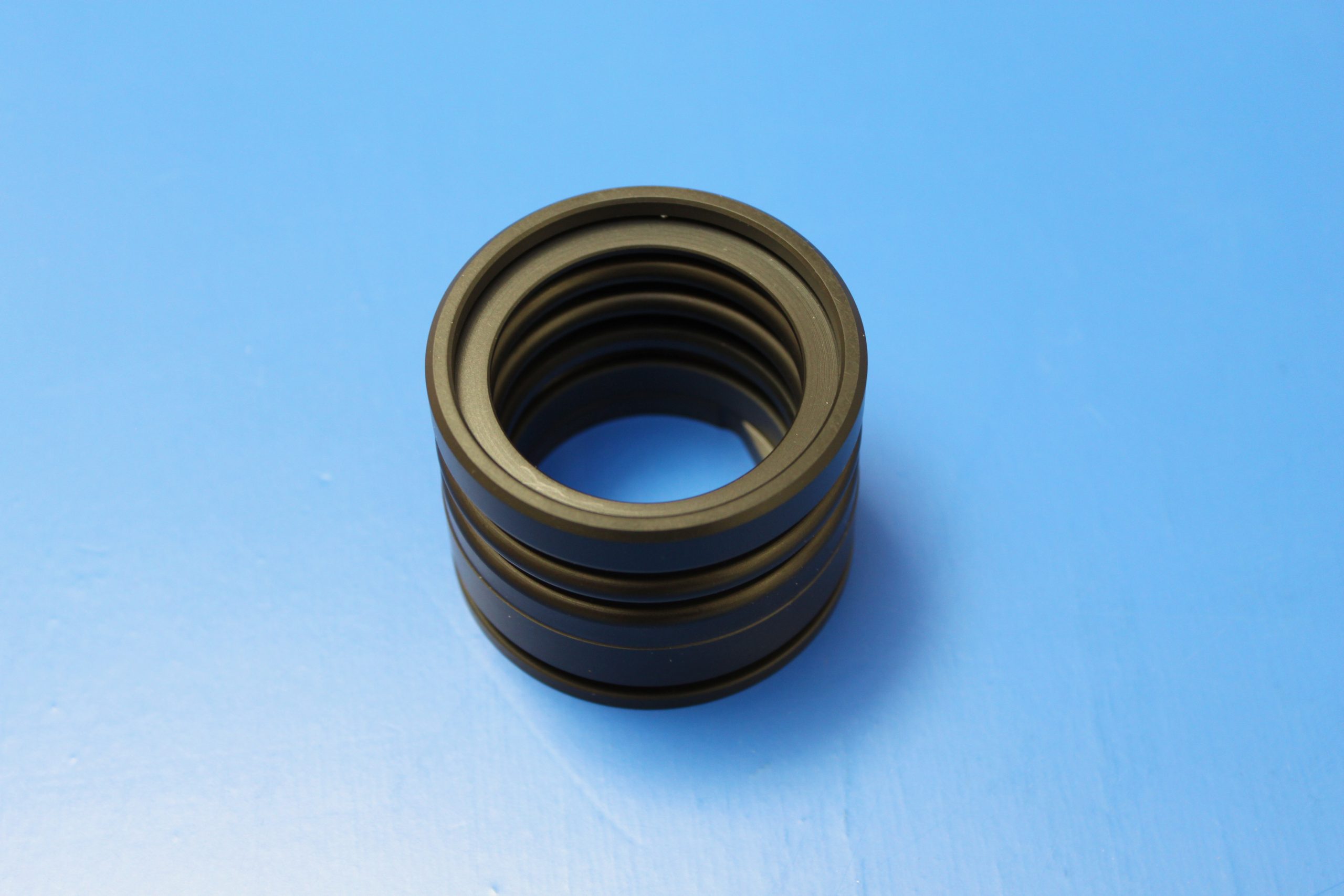

Standardbuchsen für Gleitlager werden mit höchster Präzision aus allen ZEDEX® Hochleistungskunststoffen hergestellt. Zur Zeit sind über 2000 Abmessungen im Bereich von 2mm bis 250mm für den Wellendurchmesser verfügbar.

Je nach Anforderung kann aus 4 Lagerspielklassen (Grob, Standard, Fein und Negativ) gewählt werden.

Informieren Sie sich in unserem delivery programme über die verfügbaren Abmessungen.

Nehmen Sie die kostenlose Beratung unserer Anwendungstechnik in Anspruch. Wir legen für Sie die Lagerung kunststoffgerecht aus und liefern Ihnen eine Tragfähigkeits- und Lebensdauerberechnung.

Sonderabmessungen

Entspricht die von Ihnen gesuchte Buchse in ihren Abmessungen nicht der Norm oder dem Standard, dann können wir diese – ob kürzer oder länger, kleiner oder grösser – entsprechend Ihren Vorgaben herstellen.

Buchsen für Gleitlager mit Sonderabmessungen werden mit höchster Präzision aus allen ZEDEX® Hochleistungskunststoffen nach Ihren Anforderungen als Prototyp, in Kleinserien oder in Serienfertigung hergestellt.

Zögern Sie nicht, uns Ihre Anfrage zu senden.

Andernfalls nehmen Sie die kostenlose Beratung unserer Anwendungstechnik in Anspruch. Wir legen für Sie die Lagerung kunststoffgerecht aus und liefern Ihnen eine Tragfähigkeits- und Lebensdauerberechnung.

Sonderausführung

Sie benötigen ein besonderes Gleitlager in einer besonderen Bauform

  • als Kalottenlager
  • als geteiltes Lager
  • als Verbundlager mit Metallen
  • als hydrodynamisches Lager

Mit besonderen Abmessungen

  • sehr gross oder klein
  • sehr hoher Präzision
  • negativen Lagerspiel und geringer Reibung

Mit besonderen Eigenschaften

  • geringe Reibung
  • hohe Verschleissfestigkeit
  • antiadhäsiv
  • geringe Ausgasung
  • physiologische Unbedenklichkeit
  • med. Zulassungen

Für rauhe Umgebung und extreme Einsatzbedingungen

  • tiefe Temperaturen
  • hohe Temperaturen
  • starke Stöße und Vibrationen
  • hohe Kantenpressung
  • agressive Chemikalien
  • hohe Flächenpressung
  • Schmutz und abrasive Partikel

Mit integrierten Funktionen

  • Dichtungslippen
  • Verzahnungen
  • Nuten zum Übertragen von Drehmomenten
  • Schnappverbindungen

Oder einfach nach Ihren Wünschen, um Ihre Idee zu realisieren.

Zögern Sie nicht, uns Ihre Anfrage zu senden.

Andernfalls nehmen Sie die kostenlose Beratung unserer Anwendungstechnik in Anspruch. Wir werden Ihnen für Ihre Anforderungen eine technisch und wirtschaftlich sinnvolle Lösung anbieten.

Alle aufgeführten Buchsen werden in vier verschiedenen Lagerspielklassen angeboten.

* Grundsätzlich ist die Verwendung von einer Aufnahme-bohrung mit einer von 5 abweichenden Qualität möglich (z.B. H6 oder H7). In diesen Fällen vergrößert sich nur das obere Abmaß der inneren Bohrung der Buchsen nach dem Einpressen und zwar von der Differenz der ISO Toleranzen.
